GTR-168宏晋控制器是一款轻巧、低价用于柴油引擎或发电机的控制器。具有自动起停、保护与预报警指示等功能。面板包含有直流电源与运转指示；监控部分有超速、高水温、低油压、盘车过时、紧急停止及低电瓶电压的故障指示灯，更容易地判别引擎或发电机的状态。
输出接点均采用传统继电器，可承受较大的输出电流。采用带锁转换开关操控发电机组，并由控制器背面的指拨开关来调整、设定系统参数，以符合各种不同场合的需求。此外，采用欧式端子接线，以利于模块的安装、拆换。

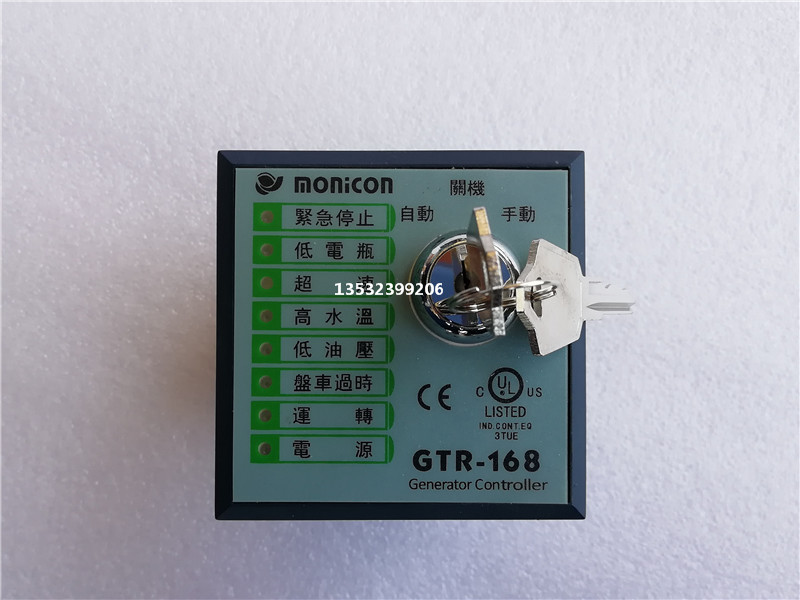

面板说明
1、 指示灯
紧急停止指示
低电瓶电压/充电失败指示
超速/超频指示
高水温指示
低机油压力指示
盘车过时/起动失败指示
运转指示
模块电源指示
2、 带锁转换开关
关机/停车：手动停车/故障警报清除。
自动：系统待机，自动监测外部输入的起动信号，并据此自动起动、停止发电机组。
手动：手动起动发电机组。
保护功能
紧急停车：1秒，常闭接点
低电瓶告警：5秒，10.5/21.0VDC
超速/超频保护：2秒，55/66Hz
高水温保护：2秒，常开接点
低油压保护：2秒，常开/常闭接点
盘车次数：3次
起动马达跳脱：0.5秒，20Hz
保护功能暂停：5秒
规格说明
供电电源：DC8～36 V
消耗功率：MAX：5 W
频率信号输入：0～80 Hz，
输入电压范围：AC 25～300 V
继电器输出：起动输出：5A
燃油输出：5A
预热/怠速输出：5A
警报输出：5A
停机输出：5A
尺寸：72mm * 72mm * 58mm
安装开孔:：68mm * 68mm
操作温度范围：-10℃ ～85℃
重量：200克
